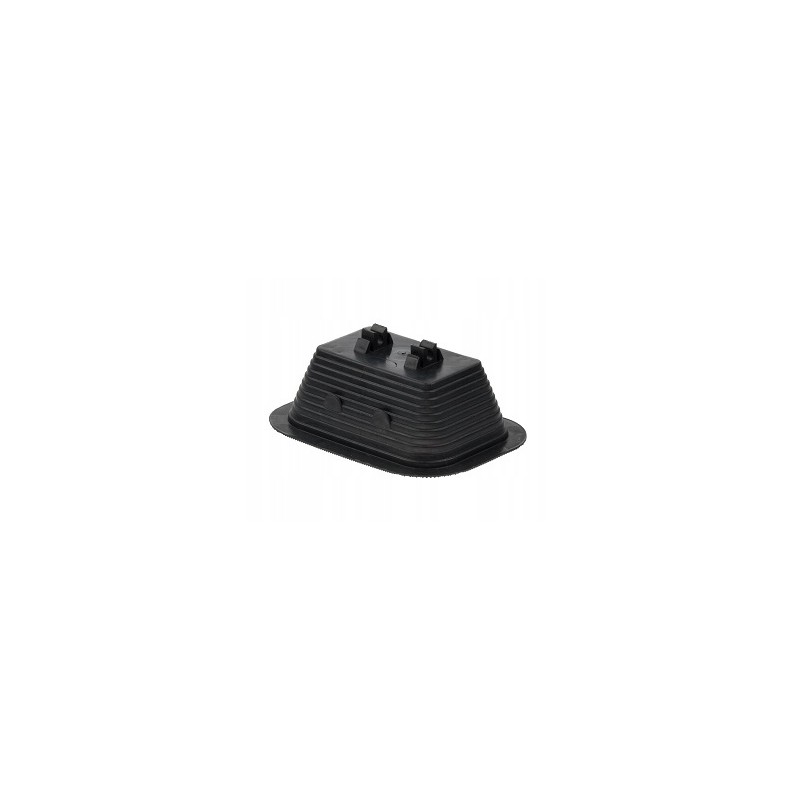

Wspornik odgromowy betonowy w tworzywie OG 1

INFORMACJE OGÓLNE

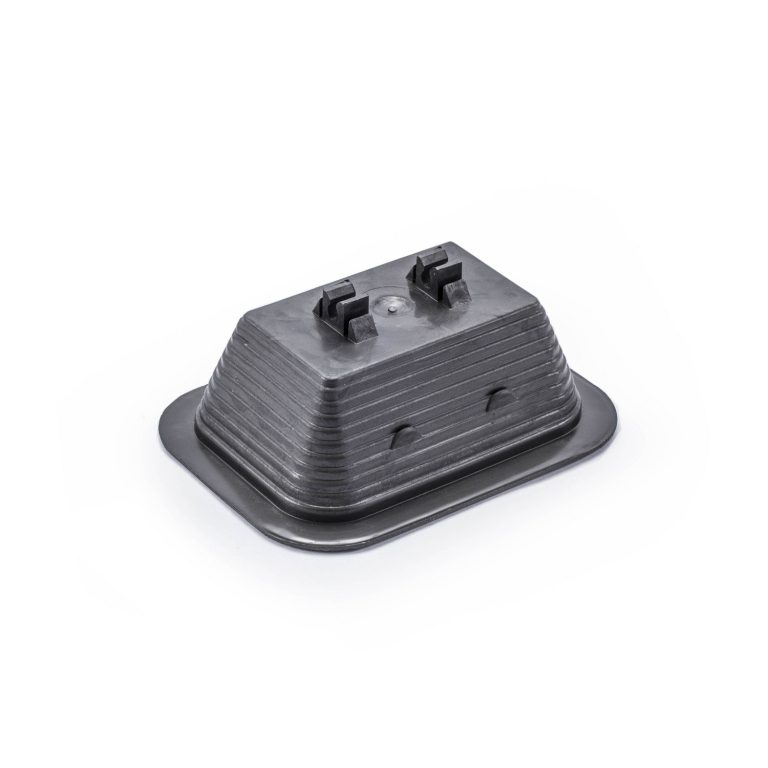

To bardzo popularny uchwyt o dużej prostokątnej podstawie. Jest połączeniem wytrzymałej i elastycznej obudowy z zamkniętym w środku elementem betonowym zapewniającym stabilność, trwałość i łatwość użycia.

Od lat produkowany i rozprowadzany jest w milionach sztuk w Polsce i Europie Zachodniej.

Wspornik produkowany jest zgodnie z niemiecką normą przemysłową oraz został poddany testom jakościowym przez Biuro Badawcze ds. Jakości SEP

SPECYFIKACJA

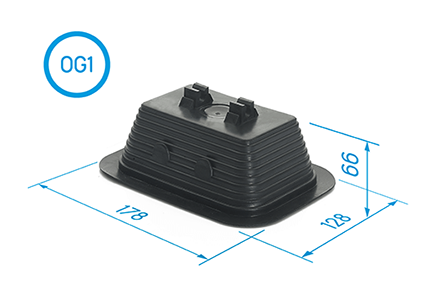

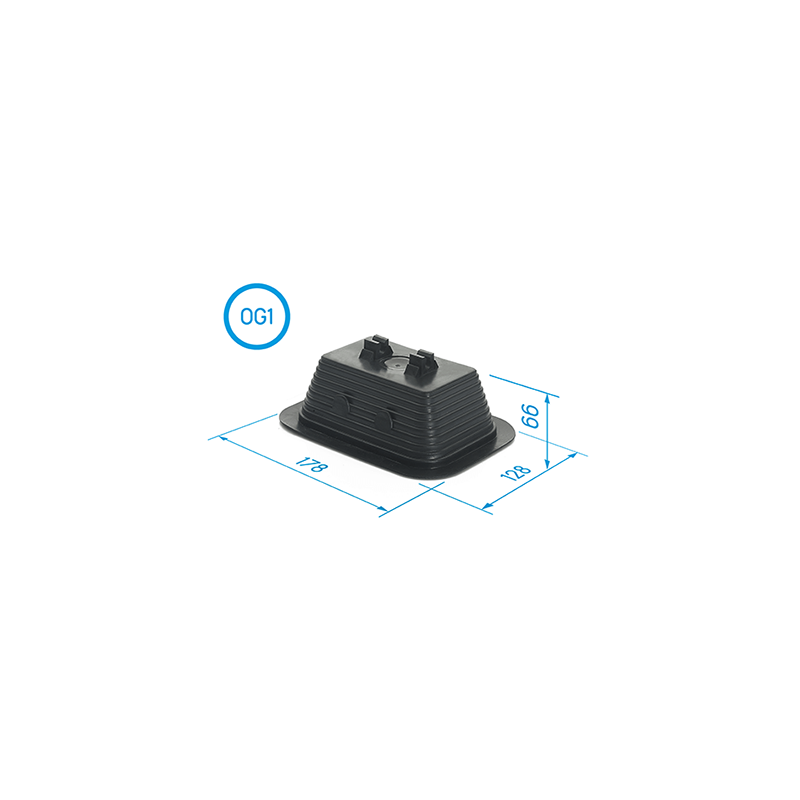

prostokątna podstawa o dużej powierzchni przylegania do dachu 227 cm²

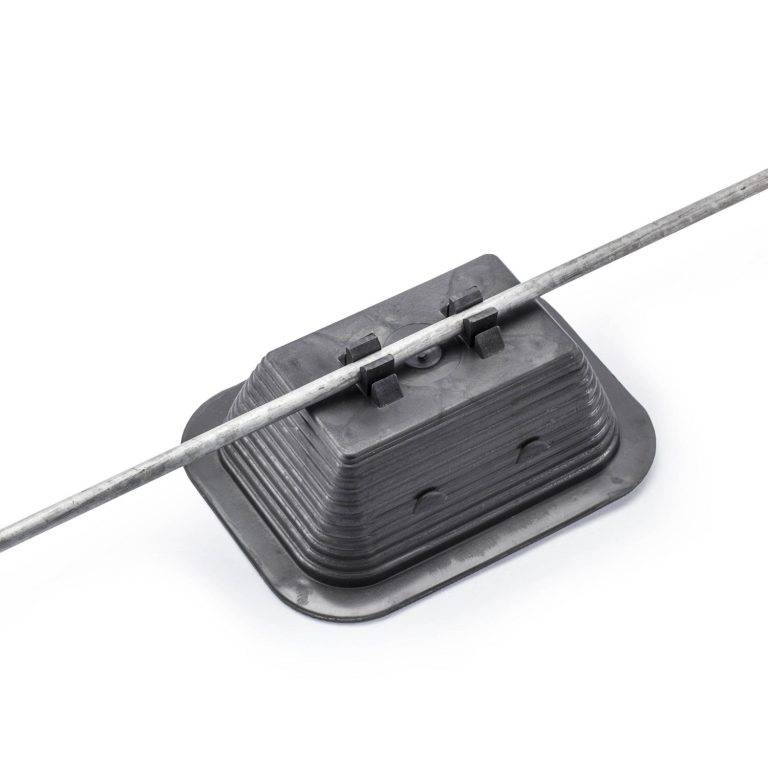

podwójne, samozaciskowe uchwyty przewodu

wytrzymała obudowa z wysokogatunkowego polietylenu

obciążenie betonowe zamknięte wewnątrz obudowy zapobiegające uszkodzeniom pokrycia dachu

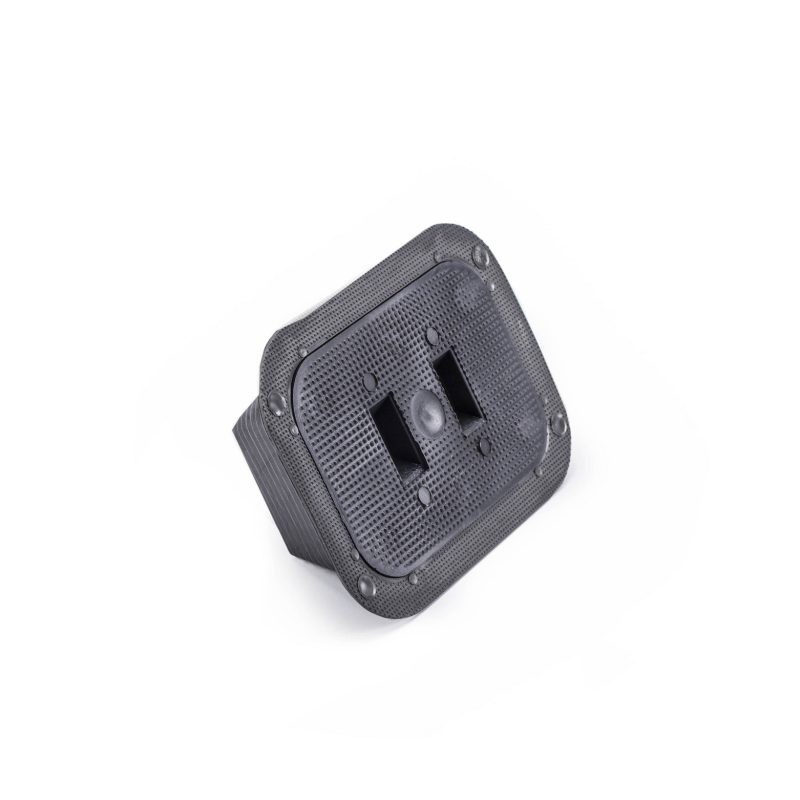

strukturalna powierzchnia podstawy zapewniająca dobrą przyczepność do powierzchni dachu

skrzydełka ułatwiające instalatorom chwyt w rękawicach

MONTAŻ

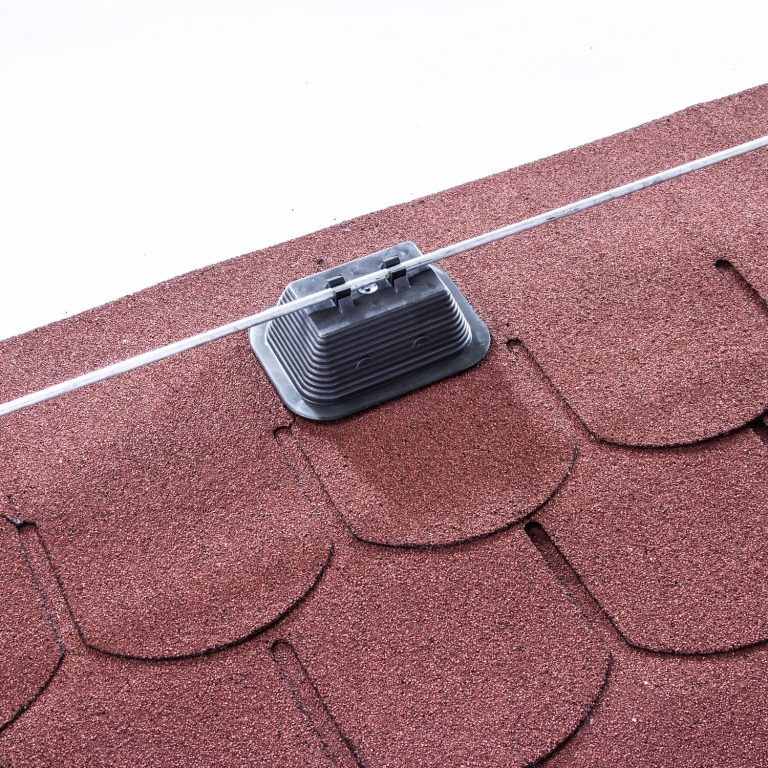

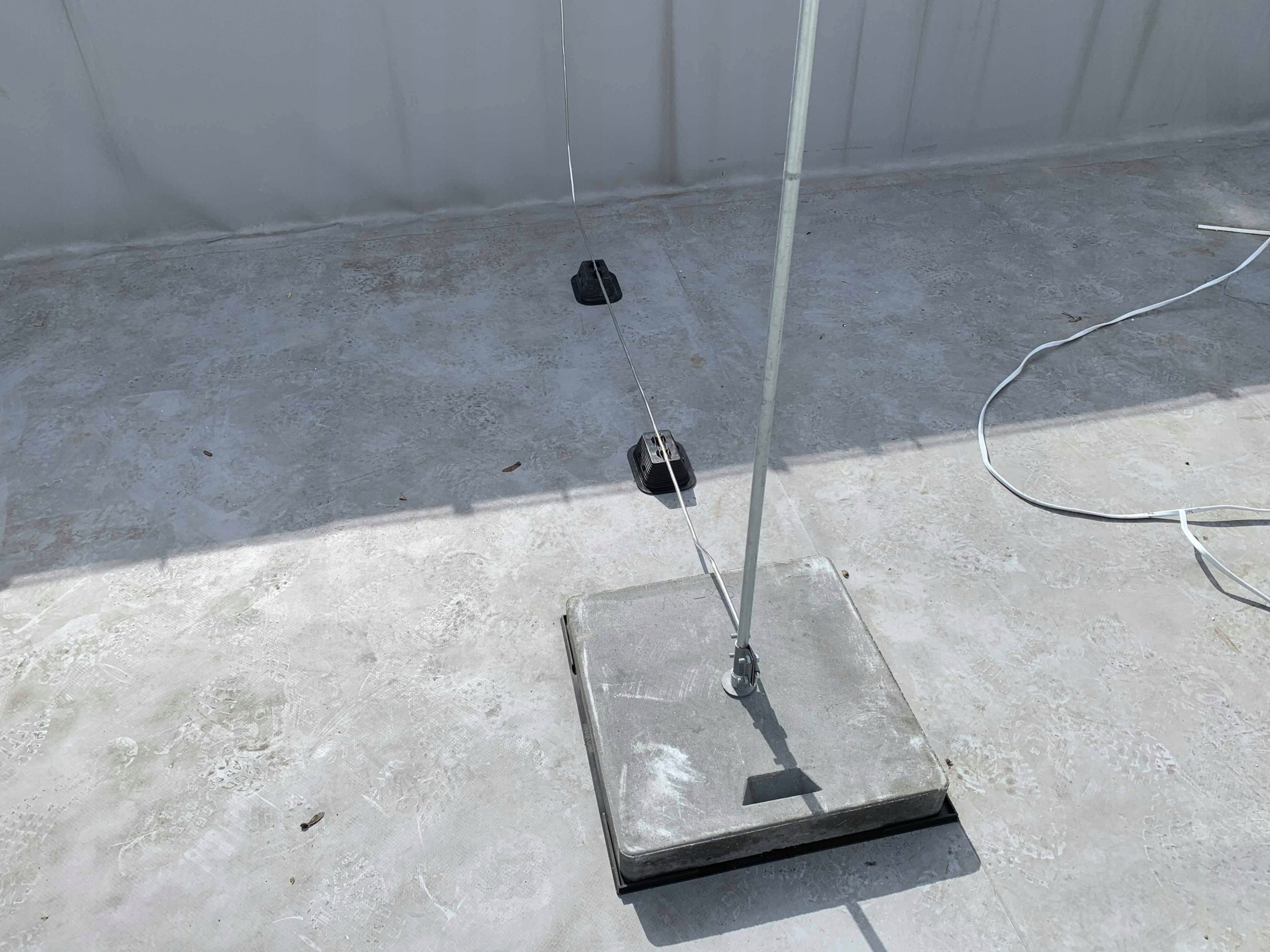

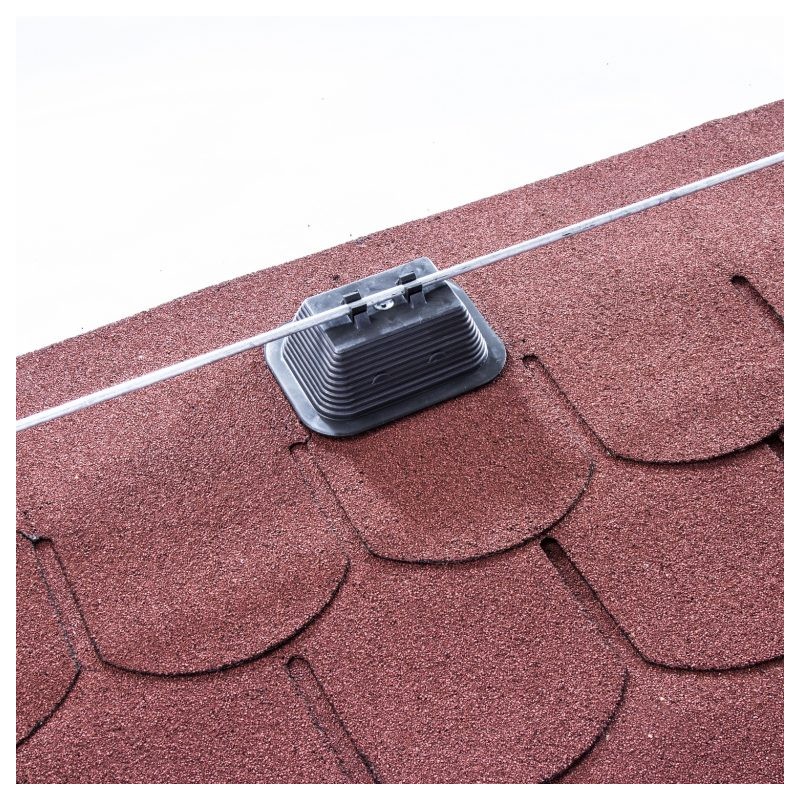

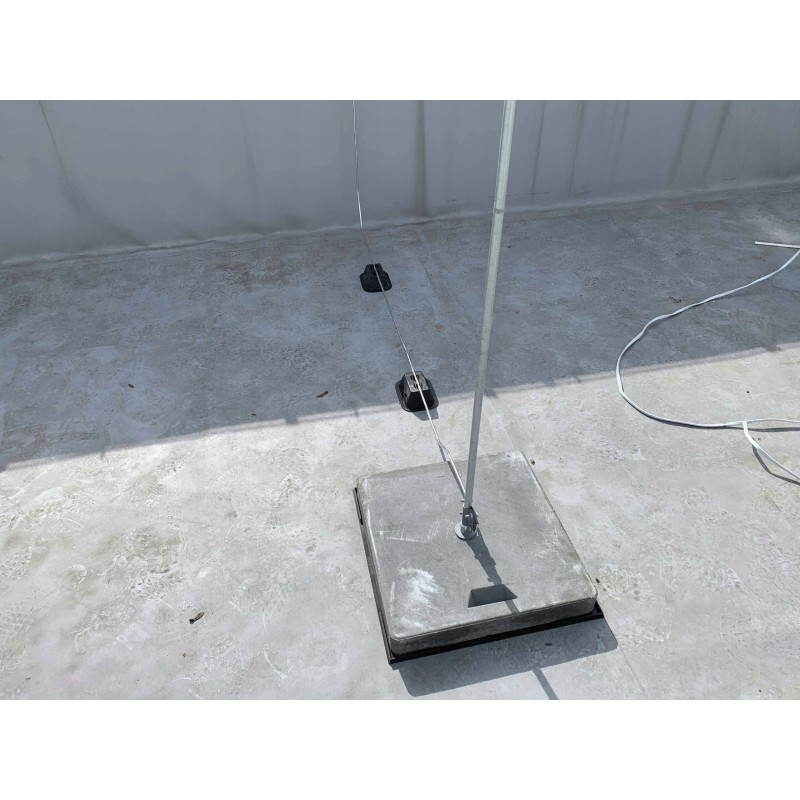

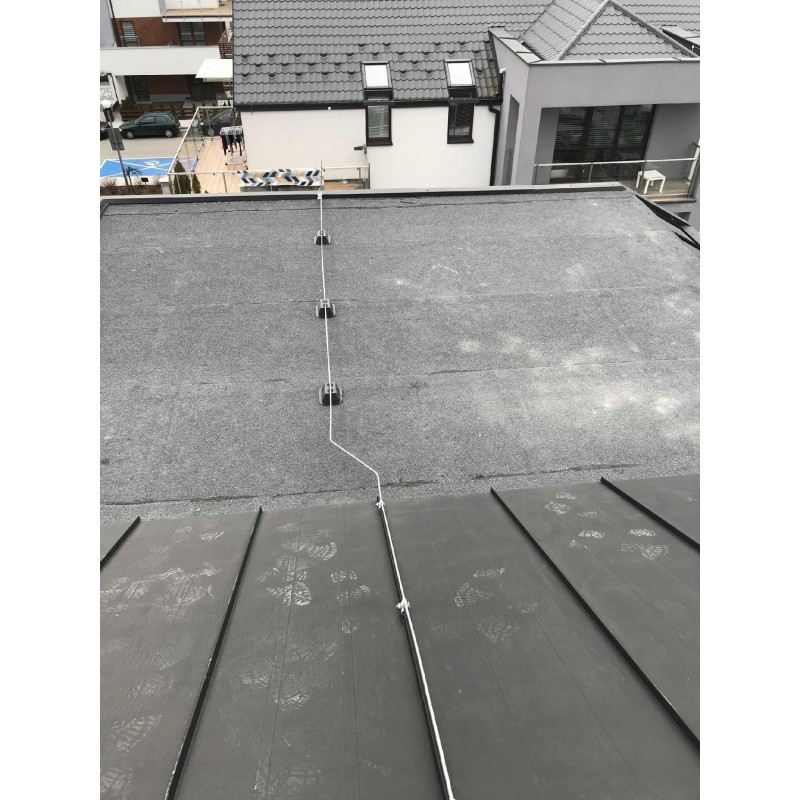

Wspornik ODGROM jest uniwersalny i może być mocowany na różnych rodzajach pokryć dachowych takich jak: blacha, folia, papa.

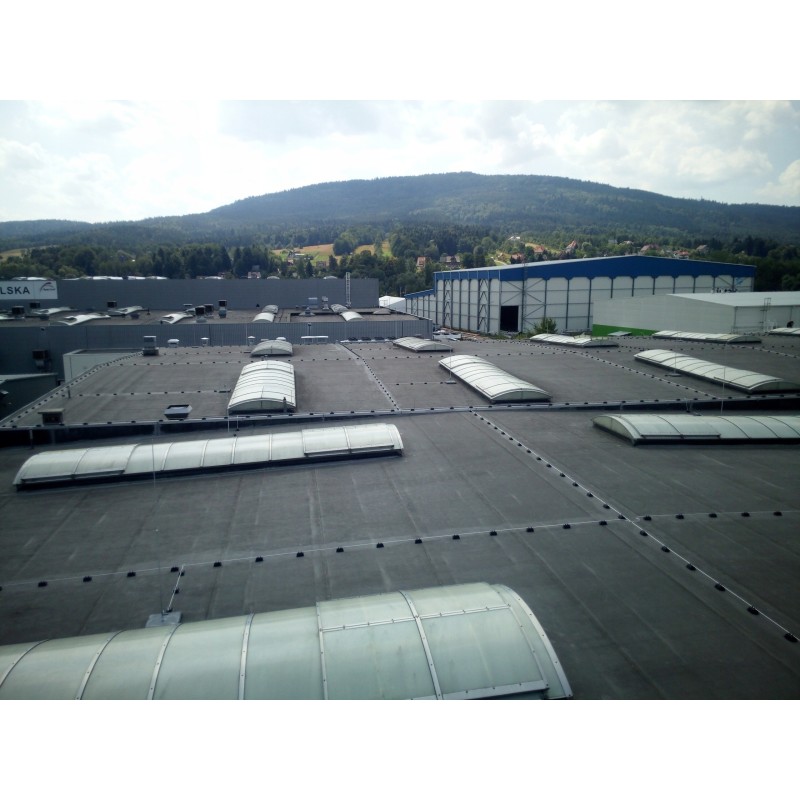

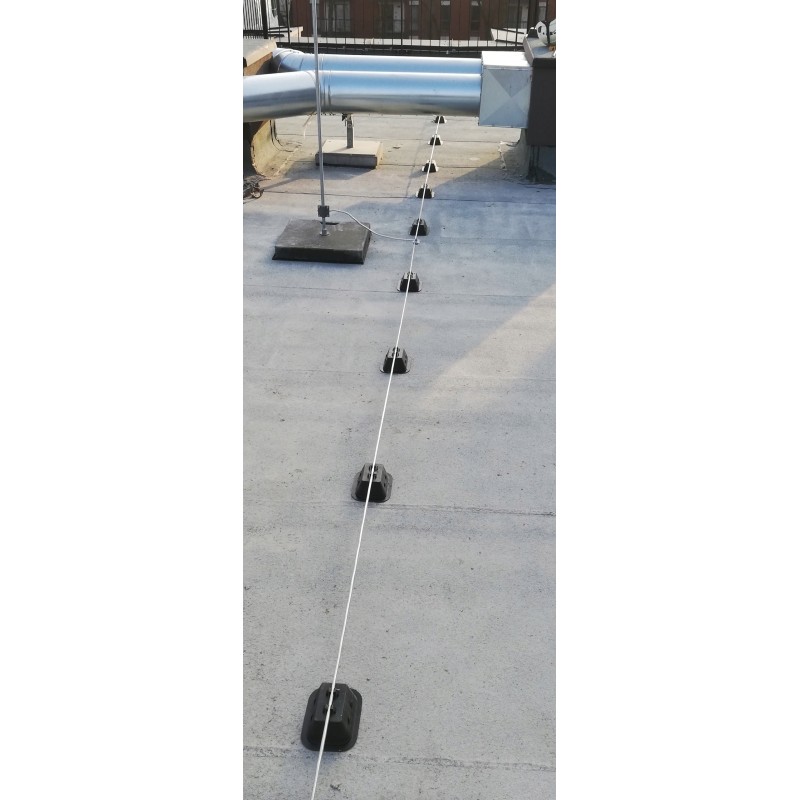

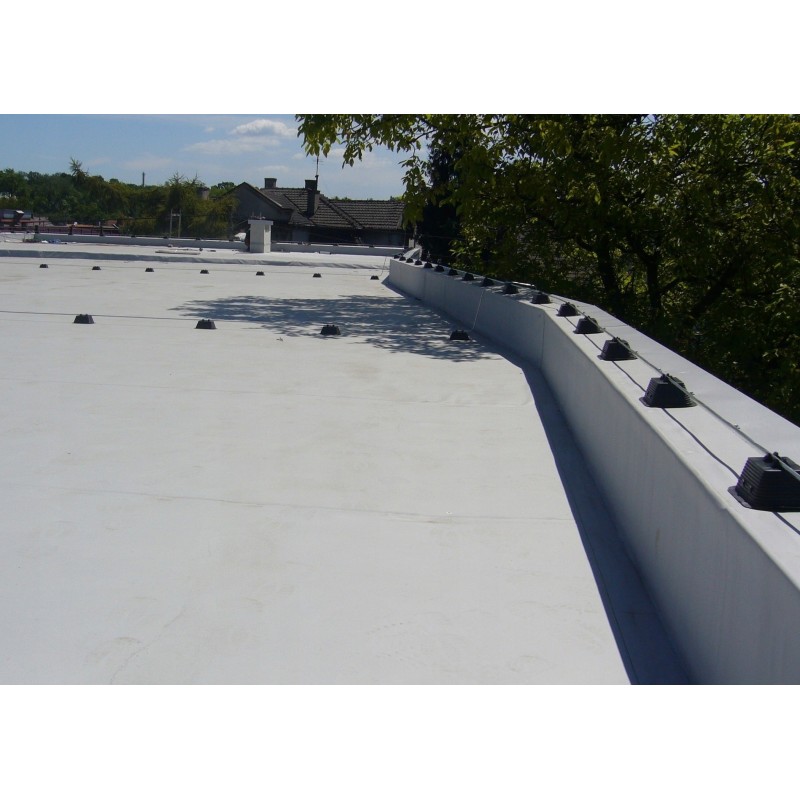

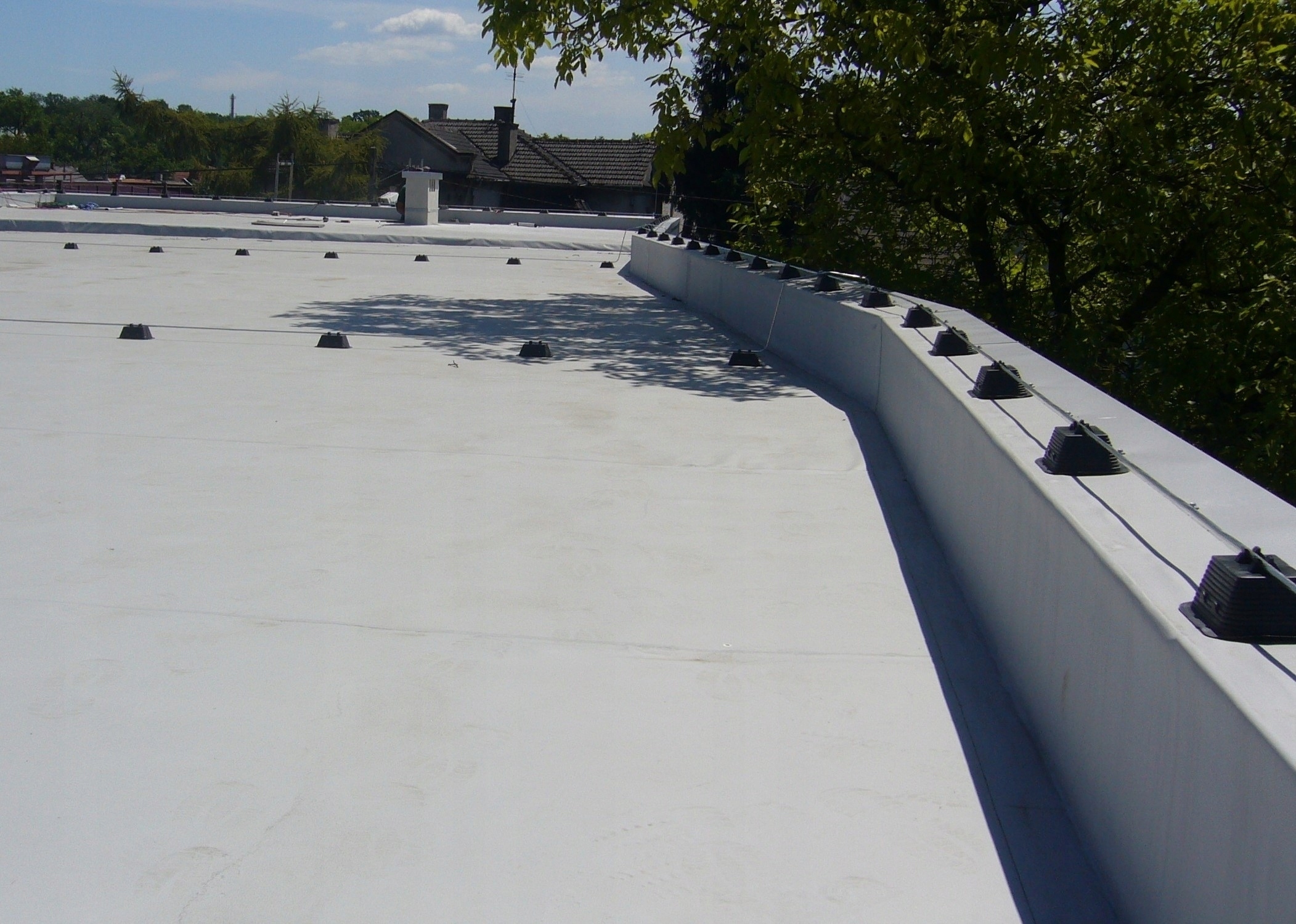

W przypadku montażu instalacji na dużej powierzchni nie ma potrzeby  montowania wsporników do podłoża – konstrukcja jest stabilna dzięki dużej masie własnej.

Zalecanym sposobem mocowania Odgrom-u do podłoża jest przyklejenie go na zimno gęstym lepikiem asfaltowym.

Lepik nanieść na dolną powierzchnię wspornika szpachlą, packą  metalową lub kielnią. Następnie położyć go i docisnąć do suchej, odtłuszczonej i pozbawionej kurzu powierzchni dachu.

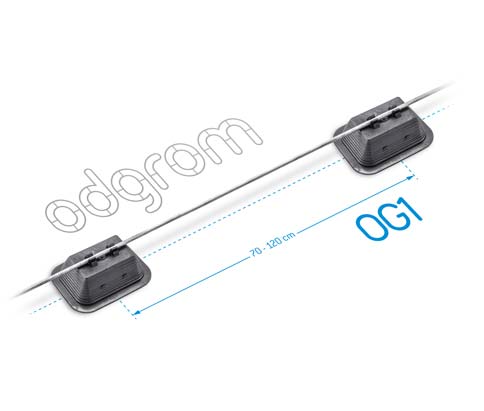

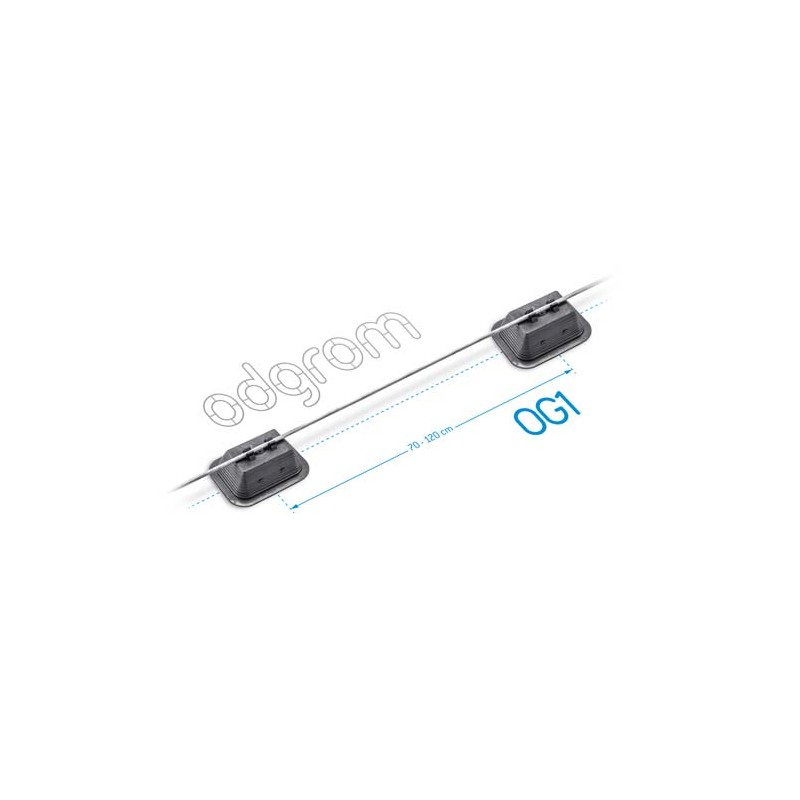

Przewód odgromowy montować przez wciśnięcie w podwójne uchwyty. Należy zwrócić uwagę, by drut „wskoczył” w swoje miejsce.

CERTYFIKATY

Wsporniki kompozytowe ODGROM, jako jedyne w kraju przeszły badania wg normy PN-EN 62561-4:2018 w certyfikowanym instytucie BBJ w Lublinie.

Wymagające badania wsporników polegają na długotrwałym narażeniu ich na ekstremalne warunki, a następnie poddaniu rygorystycznym próbom wytrzymałościowym.

W pierwszym etapie symulowane jest postarzenie produktu w niekorzystnych warunkach atmosferycznych:

przez 1000h, czyli 41 dni, produkt poddany jest ciągłemu silnemu naświetlaniu światłem UV, co jest symulacją procesu starzenia;

co 2h produkt zraszany jest wodą przez 18 minut, przy wilgotności w komorze wynoszącej 50%;

stała temperatura w komorze UV wynosi 45ºC, a temperatura produktu 65ºC.

Po 6 tygodniach ciągłego naświetlania i zraszania produkty nie mogą nosić oznak rozpadu albo pęknięć.

Po pozytywnym przejściu testu rozpoczyna się ciąg badań mechanicznych. Wsporniki muszą utrzymać przewód odgromowy, który wyrywany jest z siłą 200N, w skrajnych temperaturach –10 i +40ºC.

Wsporniki przeszły ponadto testy na zniszczenie, polegające na umieszczeniu ich w komorze chłodniczej w temperaturze –5ºC na 2h i następnie poddania próbom uderzeniowym w przyrządzie zgodnym z normą IEC 60068-2-75:1997. Uderzenia młotem 0,5 kg w zaciski przewodów oraz korpus wspornika nie spowodowały jego uszkodzeń.

Wsporniki ODGROM przeszły pozytywnie wszystkie etapy badań, otrzymując europejski certyfikat zgodności z normą PN-EN 62561-4:2018
